ToF 集成教程：I²C 识别与 tofd 验收

这份文档回答一个问题：鸭子的深度数据从哪来，怎么接、怎么在总线上认出它、怎么验收。

官方 Robot HAT 上没有 ToF——它经 HAT 的 Qwiic/Stemma 座外接，挂在核心板的 I2C3（总线 3）上。
这条总线是全家福式共享的，一次 i2cdetect 看到的就是全部：

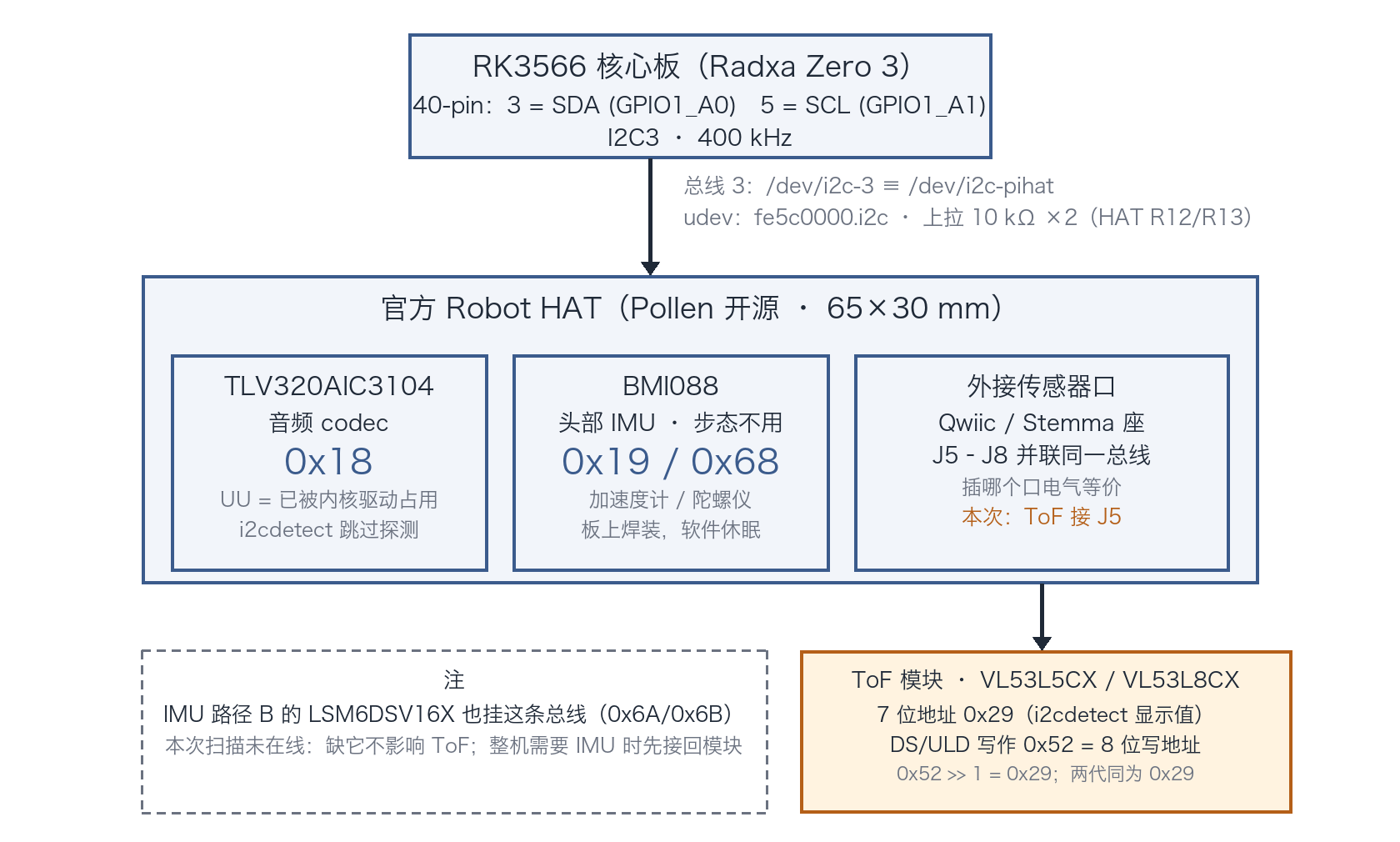

I2C3 总线地图：核心板 → HAT（codec / BMI088 / Qwiic 座）→ ToF

图 1：总线 3 挂载全景（本仓绘制；依据：
硬件规格速查、cheatsheet §ToF、
scripts/setup-board.sh 的 configure_tof()）。

1. 传感器是谁：VL53L5CX / VL53L8CX 两代同口

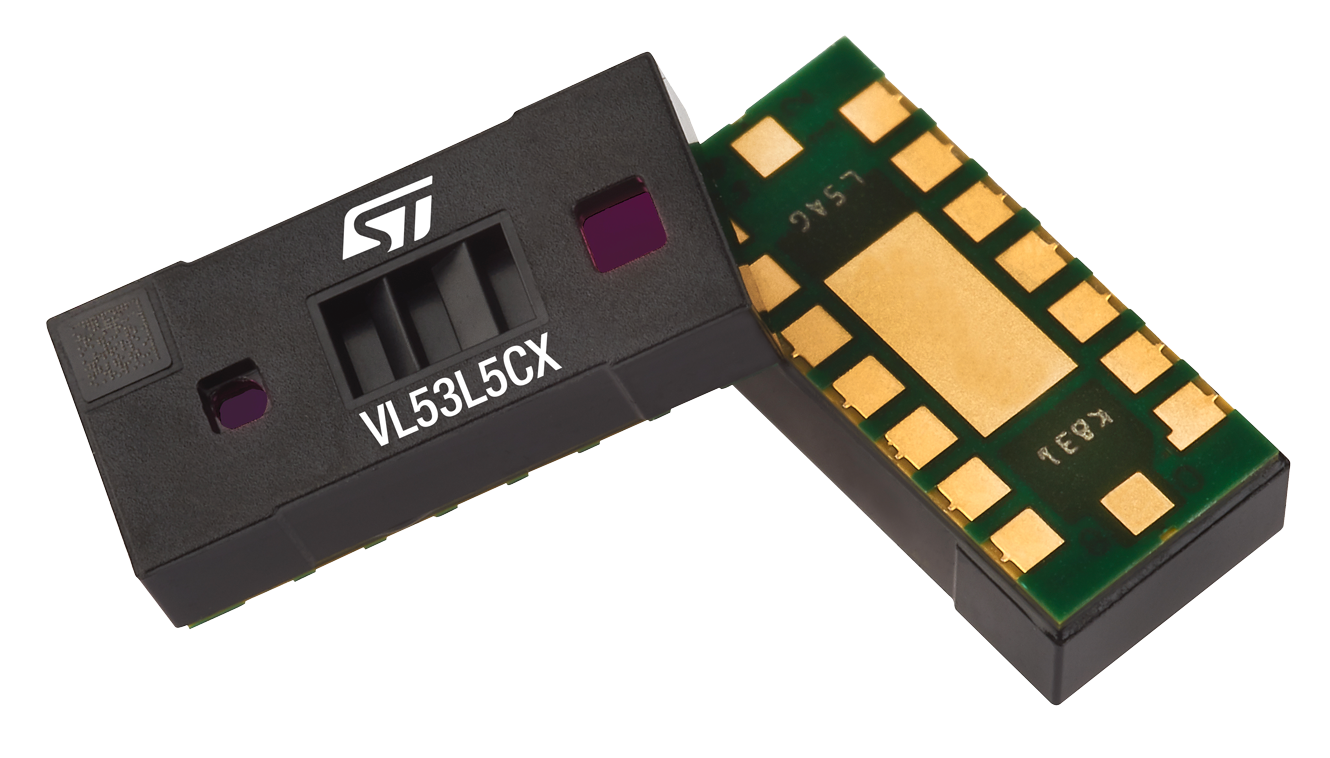

VL53L5CX 模块（ST 数据手册封面图）

图 2：VL53L5CX 模块本体（来源：ST《VL53L5CX datasheet》封面，工作区 VL53L5CX资料/vl53l5cx.pdf）。

tofd 对两代传感器都支持，靠读芯片 ID 自动选驱动，互换不改软件（cheatsheet §ToF）。
关键参数全部引自数据手册 VL53L5CX资料/vl53l5cx.pdf（ST 官方，38 页，下称 DS）：

项	值	出处
分区	4×4 或 8×8；8×8 共 64 zone，编号 0 起始逐行递增	DS p1；p18
量程	最远 400 cm，每个 zone 独立多目标测距	DS p1 Features
帧率	最高 60 Hz	DS p1 Features
FoV	探测体积 45°×45°（对角 63°）；集光排除区对角 82°	DS p1；p3 Table 2 / Figure 1
光源	940 nm 人眼不可见 VCSEL + SPAD 接收阵列	DS p1
模块尺寸	6.4 × 3.0 × 1.5 mm	DS p1
I²C	400 kHz – 1 MHz；默认地址写作 0x52（8 位写地址）	DS p3 Table 1
激光安全	Class 1 激光标签（IEC 60825-1:2007/2014）	DS p27 Figure 25–27

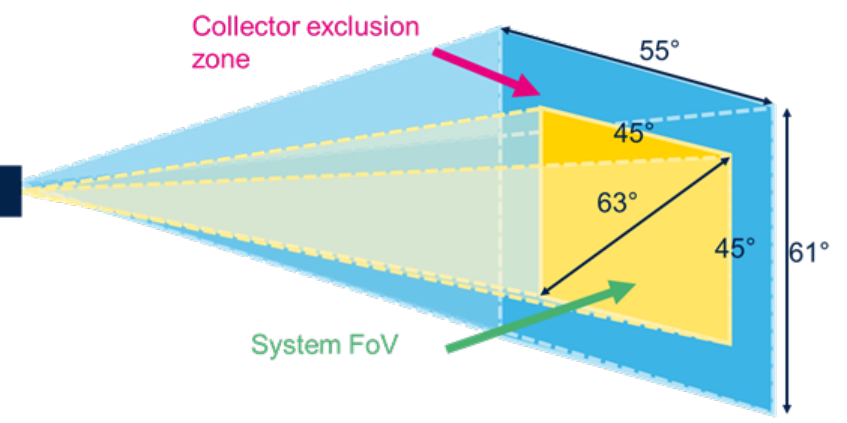

Figure 1：System FoV 与排除区（DS p3）

图 3：System FoV（黄区，45°×45°，对角 63°）与集光排除区（蓝区）（来源：DS Figure 1, p3；
角度数值与 p3 Table 2 一致）。

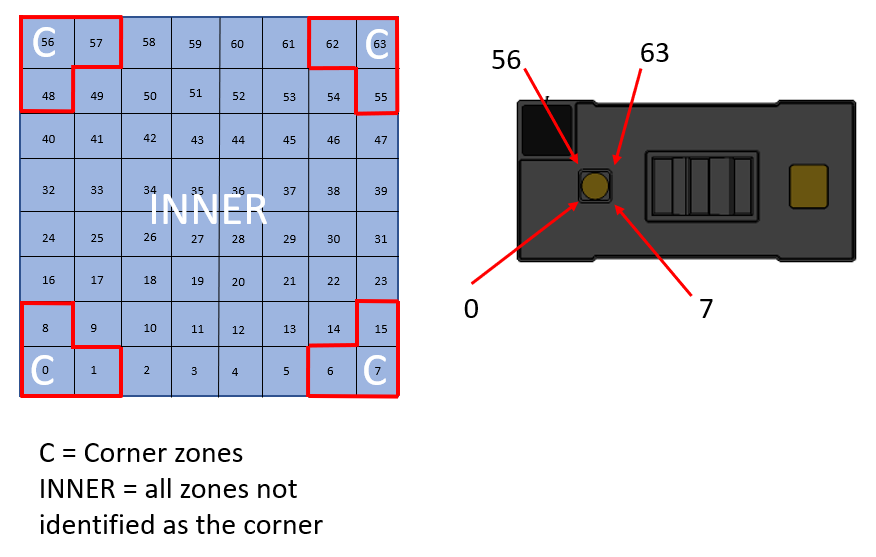

8×8 模式 64 zone 编号（DS p18）

图 4：8×8 模式的 64 个 zone 编号（0 起始，逐行递增），红框为角区（来源：DS p18）。

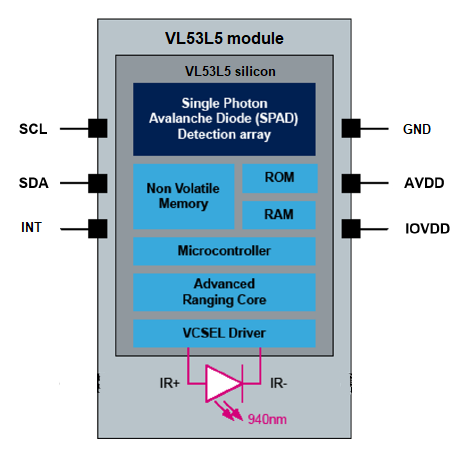

VL53L5 模块内部框图（DS p5）

图 5：模块内部框图：SPAD 阵列、测距核、固件 MCU 与 940 nm VCSEL（来源：DS Figure 3, p5）。

2. 0x52 与 0x29 是同一个地址

DS 的 Table 1（p3）和 ULD 驱动头文件写的都是 0x52：

#define VL53L5CX_DEFAULT_I2C_ADDRESS ((uint16_t)0x52)
—— X-CUBE-TOF1 v2.0.0，Drivers/BSP/Components/vl53l5cx/modules/vl53l5cx_api.h L79

0x52 是含读/写位的 8 位地址；Linux I²C 工具链（i2cdetect 等）显示 7 位地址，
0x52 右移一位 = 0x29。DS 写 0x52、i2cdetect 见 0x29，说的是同一颗器件。
注意 VL53L8CX 默认地址同为 0x29——扫描分不出代际，代际由 tofd 的 ID 读回答。

3. 实录：ToF 上 J5 后的一次总线扫描（2026-10-13）

操作：断电拔下 HAT 上 J5、J6 的原有连接，把 ToF 模块接到 J5，上电后扫描（与
cheatsheet 给的标准命令一致）：

$ i2cdetect -y -r 3
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- UU 19 -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- 29 -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- 68 -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

0x29 在列——ToF 的电气连接一次到位。 四个地址逐一判读：

扫描值	器件	判读
`0x18 UU`	TLV320AIC3104 音频 codec	`UU` = 已被内核驱动认领（HAT overlay 绑定），i2cdetect 跳过探测。HAT 自带，永远在，正常
`0x19`	BMI088 加速度计	HAT 板载，步态不用的休眠器件（"dormant"）。HAT 自带，正常
`0x29`	ToF（VL53L5CX / VL53L8CX）	本次接 J5 的模块在应答——接对了
`0x68`	BMI088 陀螺仪	同 0x19，HAT 自带
（未见 0x6a/0x6b）	LSM6DSV16X（IMU 路径 B）	扫描时不在总线上。缺它不影响 ToF；整机要开运动前按 IMU 集成教程接回

判读用到的两条背景知识：

J5–J8 四个 Qwiic 座并联在同一总线（官方 HAT 解读）：
插哪个口电气等价，拔掉 J6 的原有连接不影响 J5 上的新器件。
UU 不是故障：内核认领的地址 i2cdetect 不再探测，直接标 UU。0x18 由音频
overlay（aic3104-i2c3）绑定，属于"看到 UU 才说明音频驱动正常挂上了"。

4. 软件验收：从 0x29 到 8×8 出帧

地址在线只证明电气通了，ToF 的验收以 tofd 出帧为准。tofd 独占这颗传感器
（别的进程不读它；同一条总线上 robotd 只读 IMU）：

sudo i2cdetect -y -r 3   # 总线 3 即 /dev/i2c-pihat（udev 规则由 setup-board.sh 配置）
robotctl monitor         # 然后按 t：8×8 深度网格
journalctl -u tofd -b

monitor 的 ToF 块长这样（示例输出，引自 cheatsheet）：

┌ tof VL53L8CX · 15 Hz · 8×8 · 48/64 ranged · 0.12–3.54 m ─────────────┐
│ 0.12 0.15    x 1.44 1.86    · 2.70 3.12                              │
└ · nothing in range · x could not measure · near→far ── seq 412 · 6 ms ┘

块头会直接报出芯片代际（上例 VL53L8CX）——这就是上面说的 ID 读。块的三种状态对应三种修法：

monitor 显示	含义
`connecting to tofd…` / `no depth stream`	tofd 没在跑：`systemctl status tofd`
`no sensor: …`	tofd 活着，总线上无应答：回 §3 扫 0x29
`waiting for the first frame…`	已在测距，首帧约 66 ms 后到（15 Hz 一帧）

网格里的 x 是"这个 zone 没测出来"，· 是"测了、范围内没东西"——大片 x 不等于传感器坏。
sudo systemctl stop tofd 随时可停，没有别的守护进程依赖它。要把深度变成可玩的东西
（对着它"吹"出音符的 theremin），机制见 cheatsheet §theremin。

5. 误区与红线

看见 0x29 ≠ 装的是 VL53L5CX：L8CX 同址，代际看 monitor 块头或 tofd 日志的 ID 读。
看见 BMI088（0x19/0x68）≠ 步态 IMU 通过：控制闭环的姿态来自 LSM6DSV16X
（imu_to_dxl 板，ID 200 / I²C 0x6A·0x6B），与这颗板载 IMU 互不能替代。
严禁增大激光功率或外加聚光光学：DS p27 明文约束（Class 1 标签的前提就是不动它）。
加盖片/开窗口先读资料：DS 的直方图串扰补偿覆盖不了任意开窗；工作区
VL53L5CX盖片资料.pdf 是配套 940 nm 盖片的实测规格（穿透率 >92%、串扰抑制），自开窗口按它选材。

6. 故障速查

现象	先查
扫描里没有 0x29	Qwiic 线序与供电（3.3V/GND）；四个口并联，把模块换到 J6–J8 任一口再扫，可排除单个座子问题
连 0x18 的 `UU` 都没有	整条总线没起来：HAT 是否插好、i2c3 overlay 是否加载（`ls -l /dev/i2c-*`；总线本身由 `setup-board.sh` 音频段开通）
monitor 显示 `no depth stream`	tofd 没跑：`systemctl status tofd`、`journalctl -u tofd -b`
monitor 显示 `no sensor`	tofd 活着但无应答：重扫 0x29，查供电
网格大片 `x`	不是坏：见 §4 的 `x` / `·` 之别
想确认代际	i2cdetect 无能为力（同为 0x29）：看 monitor 块头或 tofd 日志
拔了 J6 后少了别的器件	正常：J5–J8 并联，拔哪个口只影响插在那个口上的东西；0x18/0x19/0x68 在 HAT 板上，不受影响

7. 本地资料清单

以下文件在工作区 VL53L5CX资料/（本地资料，未入库）：

文件	是什么
`vl53l5cx.pdf`	ST 官方数据手册（38 页）——本文全部参数与页码出处
`VL53L5CX盖片资料.pdf`	第三方配套盖片规格（IR-DF031）：940 nm 穿透率 >92%、防尘防串扰
`VL53L5CX测试例程STM32F4 en.X-CUBE-TOF1_v2.0.0.zip`	ST 官方例程包 + ULD 驱动源码（默认地址定义在 `vl53l5cx_api.h`，即 §2 引文）

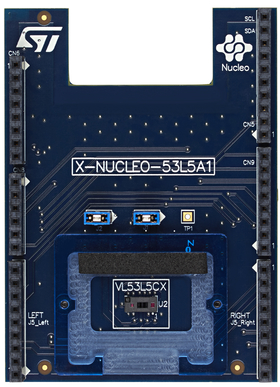

X-NUCLEO-53L5A1 评估板（ST 例程包官方图片）

图 6：ST 官方评估板 X-NUCLEO-53L5A1（例程包对应硬件）。装机走的是裸模块 + Qwiic 转 Stemma
接 J5，不是这块板，图仅作器件识别参照（来源：X-CUBE-TOF1 v2.0.0 _htmresc/）。

8. 文档地图

想深入哪块	去读
tofd 的运行时操作与 monitor 网格	cheatsheet §ToF（该机制归属页）
tofd 的功耗账、头部 IMU 开关	`docs/project/tof-on-demand.md`
HAT 的 Qwiic 座、codec、BMI088	官方 HAT 解读
同一条总线上的另一颗传感器（IMU）	IMU 集成教程
硬件地址总表（codec/BMI088/ToF）	硬件规格速查

本教程的口径：0x29 在线只证明电气与地址对上了，ToF 验收以 tofd 出帧为准；0x18/0x19/0x68
是 HAT 自带器件，与拔插 J5/J6 无关；i2cdetect 分不出 VL53L5CX/VL53L8CX，代际以 tofd 的 ID 读为准。
